Úvod
Wanchuan Vysokoúčinná flotácia rozpusteného vzduchu je efektívny, horizontálny a čistiaci prostriedok na flotáciu rozpusteného vzduchu. Vďaka patentovanej technológii má zariadenie vysokú hydraulickú kapacitu a kapacitu tuhej kvapaliny, dobrý číriaci efekt a stabilný účinok úpravy.
| Modle | Kapacita | Rozpustený objem vzduchu | Moc KW | Rozmer | DN （Zoznam trysiek） | |||||||
| m³/h | m³/h | Refluxná pumpa | Perlátor | Skimmer | Mixér | Priemer bazéna （m） | D/D1 | H/H1 | iniet (A) | Outlet (B) | Odtok kalu (C) | |
| WQF-2 | 15～20 | ～7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30～40 | ～13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50～80 | ～15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80～100 | ～30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100～150 | ～40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150～180 | ～60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200～250 | ～70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250～300 | ～90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300～400 | ～110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400～500 | ～150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500～625 | ～200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625～750 | ～240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800～950 | ～280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000～1150 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250～1400 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500～1800 | ～480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
Štruktúra a pracovný proces

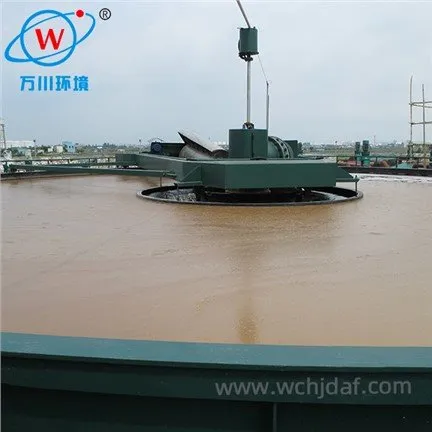

Plytké plavákové zariadenie je ako celok valcovité, s kompaktnou štruktúrou a plytkým bazénom. Vrátane telesa bazéna, špirálového mechanizmu distribúcie vody, mechanizmu uvoľňovania rozpusteného vzduchu, otočného rámu, mechanizmu zachytávania vody, mechanizmu odstraňovača trosky, systému rozpusteného vzduchu, potrubia spätnej vody, elektrického rozvádzača a ďalších komponentov. Prívod vody, výstup vody a výstup odtoku kalu sú všetky v rotačnej oblasti zariadenia. Mechanizmus distribúcie vody, mechanizmus zachytávania vody a mechanizmus uvoľňovania rozpusteného vzduchu sú úzko spojené s rámom a otáčajú sa okolo stredu bazéna. Toto zariadenie poskytuje kompletnú sadu systému montáže a kontroly zariadenia kombináciou centralizovaného riadenia a decentralizovaného riadenia, aby zariadenie mohlo dosiahnuť lepší prevádzkový stav.
Hlavné výhody
Veľmi kompaktný a efektívny čistič
V porovnaní s tradičnou obdĺžnikovou jednotkou sú náklady na kapitál pomerne nízke.
* Vysoká energetická účinnosť: úroveň čistenia je veľmi vysoká a tlak je oveľa nižší ako v prípade tradičného odstredivého čističa
V prítomnosti bublín a polymérov optimalizácia flokulácie predĺžením času koagulácie na minimalizáciu spotreby polyméru.
Hlavná aplikácia
Čírenie bielej vody a recyklácia vlákien v papierenskom priemysle
Objasnenie odpadovej vody odfarbenej
Kombinácia čistenia potravinových a priemyselných odpadových vôd s fyzikálnym a chemickým čistením
Biologické terciárne čistenie.
