Popis

Prehľad produktu

Vzduchové flotačné zariadenie je vysokoúčinné zariadenie na úpravu vody primárne používané na oddeľovanie nerozpustených látok, mastnoty, koloidných látok a iných ľahkých znečisťujúcich látok z vody. Toto zariadenie vytvára mikrobubliny, ktoré sa spájajú so znečisťujúcimi látkami a vytvárajú komplexy „bublín-častíc“. Tieto komplexy stúpajú na povrch v dôsledku vztlaku, čím sa dosahuje oddelenie tuhej-kvapaliny alebo kvapaliny-kvapaliny. Technológia vzduchovej flotácie je široko používaná v komunálnych odpadových vodách, priemyselných odpadových vodách, predúprave pitnej vody a obnove zdrojov. Vysokoúčinné vzduchové flotačné systémy sa vyznačujú malým pôdorysom, vysokou účinnosťou úpravy a stabilnou prevádzkou.

product-750-834

Technické údaje

Model	Kapacita	Objem rozpusteného vzduchu	Výkon KW				Rozmer			DN (zoznam dýz)
Model	m³/h	m³/h	Refluxná pumpa	Prevzdušňovač	Skimmer	Blender	Priemer bazéna (m)	D/D1	H/H1	iniet (A)	Outlet (B)	Vývod kalu (C)
WQF-2	15-20	-7	2.2	1.5	0.75	1.5	Φ2	3.4/2.0	4.2/2.5	100	100	100
WQF-3	30-40	-13	5.5	1.5	0.75	1.5	Φ3	4.8/3.0	4.2/2.5	150	150	100
WQF-4	50-80	-15	7.5	1.5	0.75	1.5	Φ4	5.9/4.0	4.2/2.5	200	200	100
WQF-5	80-100	-30	11	2.2	1.1	2.2	Φ5	6.9/5.0	4.2/2.5	300	300	125
WQF-6	100-150	-40	11	2.2	1.1	2.2	Φ6	7.9/6.0	4.2/2.5	300	300	125
WQF-7	150-180	-60	15	3	1.1	2.2	Φ7	8.9/7.0	4.2/2.5	350	350	150
WQF-8	200-250	-70	22	4	1.5	3	Φ8	9.9/8.0	4.7/3.0	400	400	150
WQF-9	250-300	-90	30	4	1.5	3	Φ9	10.9/9.0	4.7/3.0	400	400	150
WQF-10	300-400	-110	30	4	1.5	3	Φ10	11.9/10.0	4.7/3.0	450	450	150
WQF-11	400-500	-150	45	5.5	2.2	3	Φ11	12.9/11.0	4.7/3.0	450	450	200
WQF-12	500-625	-200	45	5.5	2.2	4	Φ12	13.9/12.0	5.7/4.0	450	450	200
WQF-13	625-750	-240	55	5.5	2.2	4	Φ13	14.9/13.0	5.7/4.0	500	500	200
WQF-14	800-950	-280	55	5.5	2.2	4	Φ14	15.9/14.0	5.7/4.0	500	500	200
WQF-15	1000-1150	-300	55	5.5	2.2	4	Φ15	16.9/15.0	5.7/4.0	600	600	200
WQF-16	1250-1400	-300	55	5.5	2.2	4	Φ16	17.9/16.0	5.7/4.0	700	700	200
WQF-18	1500-1800	-480	75	7.5	3	4	Φ18	19.9/18.0	5.7/4.0	700	700	250

Pracovný princíp

Základným princípom vysoko{0}}účinného systému úpravy vody DAF je proces „uvoľňovania rozpusteného vzduchu“, ktorý sa delí najmä na tieto tri typy:

Flotácia rozpusteného vzduchu (DAF)

Stupeň rozpusteného vzduchu: Pod vysokým tlakom sa vzduch rozpustí vo vode a vytvorí sa rozpustená vzduchová voda.
Uvoľňovacia fáza: Rozpustený vzduch a voda vstupuje do flotačnej nádrže cez redukčný ventil. Náhly pokles tlaku spôsobí uvoľnenie vzduchu vo forme 20-50μm mikrobublín.
Adhézia a separácia: Mikrobubliny kontaktujú a adsorbujú znečisťujúce látky v odpadovej vode a vytvárajú vločky s nízkou{0}}hustotou, ktoré plávajú na povrch a sú odstránené škrabkou.

Indukovaná flotácia vzduchom (IAF)

Vzduch je nasávaný a strihaný tak, aby vytváral bubliny cez vysokorýchlostné{0}}rotujúce obežné koleso alebo vírivé zariadenie. Vhodné pre odpadové vody s vysokou koncentráciou nerozpustených látok alebo zaolejované odpadové vody.

Elektrokoagulačná flotácia (ECF):

Táto metóda využíva elektrolýzu na generovanie vodíkových a kyslíkových mikrobublín, pričom súčasne destabilizuje koloidné častice prostredníctvom elektrokoagulácie, čím sa dosiahne duálne čistenie.

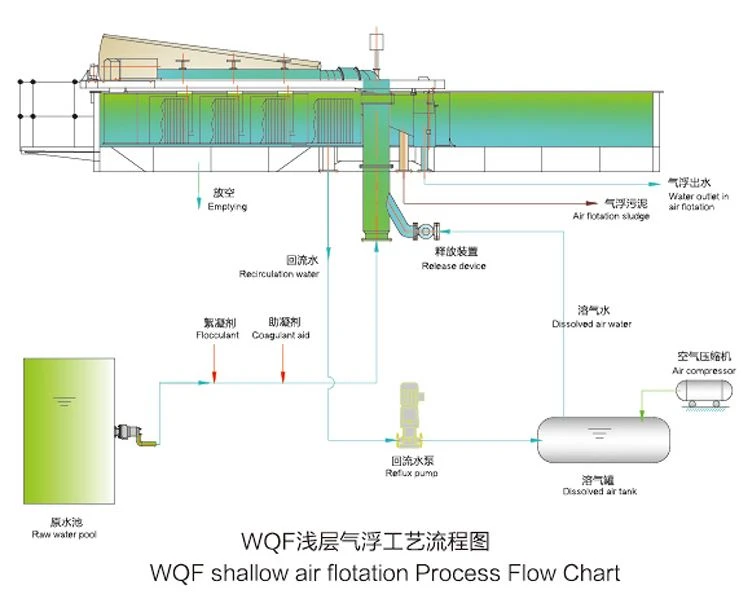

WQF shallow air flotation

Výhody a vlastnosti

Vysoká{0}}účinnosť odlučovania: Mikrobubliny zabezpečujú úplný kontakt s kontaminantmi, čo vedie k vysokej rýchlosti odstraňovania nerozpustených látok (SS) a mastnoty.
Flexibilná prevádzka: Môže pracovať prerušovane alebo nepretržite, prispôsobuje sa kolísaniu prietoku.
Účinok ošetrenia je optimalizovaný úpravou tlaku rozpusteného vzduchu a refluxného pomeru.
Vysoký stupeň automatizácie: Riadenie PLC automaticky nastavuje dávkovanie, zoškrabovanie kalu a vypúšťanie kalu, čím sa znižuje ručný zásah.
K dispozícii sú voliteľné funkcie diaľkového monitorovania a diagnostiky porúch.
Energeticky-úsporný dizajn: Vysoko{1}}účinný systém rozpusteného vzduchu dosahuje rozpustnosť vo vzduchu viac ako 90 %, čo vedie k nízkej spotrebe energie.
Voliteľné zariadenie na rekuperáciu energie ďalej znižuje prevádzkové náklady.
Modulárna štruktúra: Továrensky prefabrikované, čo umožňuje rýchlu{0}}inštaláciu na mieste a uľahčuje rozšírenie alebo renováciu.

Oblasti použitia

Čistenie komunálnych odpadových vôd

Odstraňuje jemné nerozpustné látky z odpadovej vody z primárnej sedimentačnej nádrže, čím znižuje následné biologické zaťaženie.
Používa sa pri predúprave vodární na odstránenie rias a farby.

Čistenie priemyselných odpadových vôd

Spracovanie potravín: Odstraňuje oleje, bielkoviny a škroby z odpadových vôd z bitúnkov, mlieka a nápojov.
Papierenský priemysel: Odstraňuje vlákna, plnivá a živicové kyseliny z odpadovej vody z buničiny.
Petrochémia/stroje: Čistí zaolejované odpadové vody, ako sú rezné kvapaliny a emulzie mazacích olejov.
Textilná potlač a farbenie: Odstraňuje častice farbiva, zvyšky vlákien a chemické pomocné látky.
Galvanické pokovovanie/povrchová úprava: Oddeľuje vločky hydroxidu ťažkých kovov.

Obnova zdrojov

Regeneruje cenné látky, ako sú vláknina, bielkoviny a oleje z odpadových vôd.
Používa sa na zahusťovanie kalu, zníženie objemu kalu.

High Speed Air Flotation

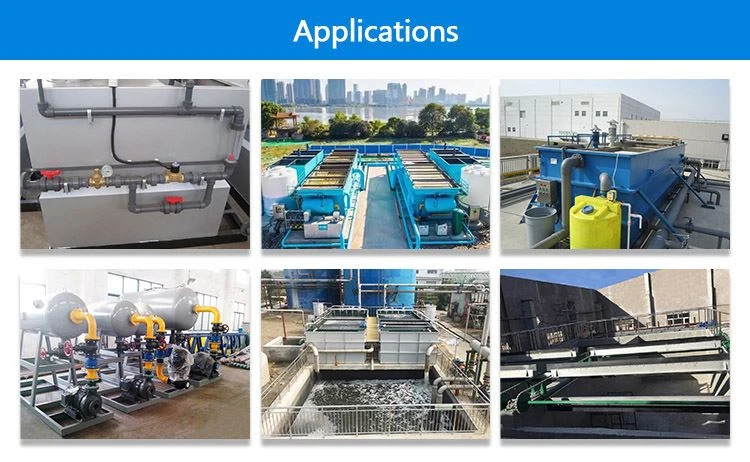

Application of Dissolved Air Flotation

Kľúčové faktory výberu pre vysokoúčinné sedimentačné systémy DAF:

Charakteristika kvality vody: koncentrácia SS, obsah oleja, veľkosť častíc, hodnota pH, teplota.
Ciele spracovania: Štandardy odpadových vôd, požadované regenerované látky.
Podmienky na mieste: Pôdorys, výška stropu, rozsah kolísania rýchlosti prítoku.
Prevádzkové náklady: Spotreba energie, spotreba chemikálií, frekvencia údržby.
